STM32L072CBT6产品详情

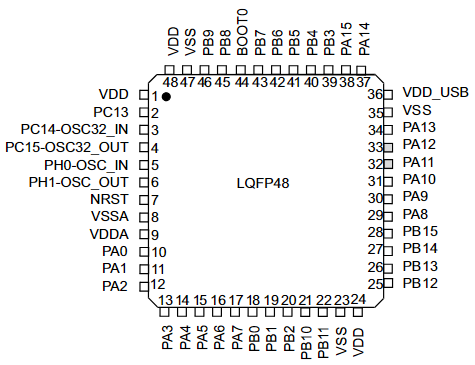

超低功耗STM32L072CBT6微控制器结合了通用串行总线(USB 2.0无晶体)的连接功率与高性能ARM®Cortex®-M0+ 32位RISC核心在32mhz频率下运行，内存保护单元(MPU)，高速嵌入式存储器(高达192kb的Flash程序存储器，6kb的数据EEPROM和20kb的RAM)，以及广泛的增强I/ o和外设。STM32L072CBT6器件提供了广泛的性能范围内的高功率效率。它实现了内部和外部时钟源的大量选择，内部电压适应和几个低功耗模式。STM32L072CBT6器件提供了几个模拟特性，一个带硬件过采样的12位ADC，两个dac，两个超低功耗比较器，几个定时器，一个低功耗定时器(LPTIM)，四个通用16位定时器和两个基本定时器，一个RTC和一个SysTick可以用作时间基数。它们还具有两个看门狗，一个具有独立的时钟和窗口功能看门狗和一个基于公共汽车时钟的窗口看门狗。此外，STM32L072xx设备嵌入了标准和高级通信接口:最多3个i2c, 2个spi, 1个I2S, 4个usart，一个低功耗UART (LPUART)和一个无晶体USB。该设备提供多达24个电容感应通道，可以简单地将触摸感应功能添加到任何应用程序。STM32L072CBT6还包括一个实时时钟和一组备用模式下保持供电的备份寄存器。超低功耗STM32L072CBT6设备在有BOR时工作在1.8 ~ 3.6 V电源(下电时降至1.65 V)，在无BOR选项时工作在1.65 ~ 3.6 V电源。它们在-40到+125°C的温度范围内可用。一套全面的省电模式允许设计低功耗应用程序。

特性:

超低功耗平台—1.65 V至3.6 V电源—40至125°C温度范围—0.29 μA待机模式(3个唤醒引脚)—0.43 μA停止模式(16条唤醒线)—0.86 μA停止模式+ RTC + 20 KB RAM保留—运行模式下降至93 μA/MHz—5 μs唤醒时间(来自闪存)—41 μA 12位ADC转换在10 ksps“核心:ARM®32位Cortex®- m0 + MPU -从32 kHz至32 MHz最大。- 0.95 DMIPS/MHz低功率BOR(断电复位)，5个可选阈值-超低功率POR/PDR -可编程电压检测器(PVD)时钟源- 1至25 MHz晶体振荡器- 32 kHz振荡器，用于校准RTC -高速内部16 MHz工厂切割RC(+/- 1%) -内部低功率37 kHz RC -内部多速低功率65 kHz至4.2 MHz RC -内部自校准48 MHz RC，用于USB - CPU时钟锁相环—支持USART—支持串口线调试—支持最多84个快速I/ o(78个I/ o 5V容错)—内存最多192 KB带ECC的闪存(2组带读写能力)—20 KB RAM—6 KB数据EEPROM带ECC—20字节备份寄存器—针对读写操作的扇区保护
