STM32L071CBT6-功率控制(PWR)

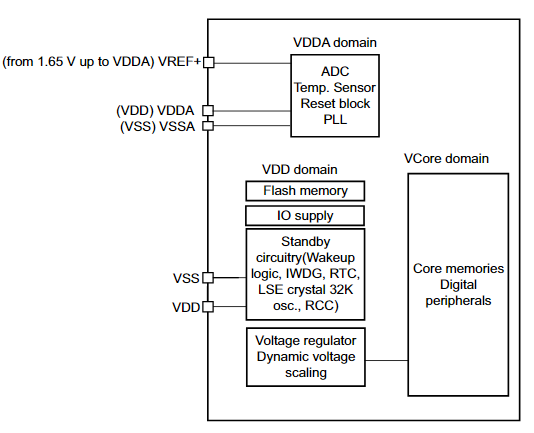

电源供应                                                                                                                                                                                                                  当BOR可用时，设备需要1.8 ~ 3.6 V VDD工作电压供电(下电时可降至1.65 V)。当没有BOR时，设备需要提供1.65 ~ 3.6 V VDD的工作电压。使用嵌入式线性稳压器提供内部数字电源，范围为1.2 ~ 1.8 V。•当BOR可用时，VDD = 1.8 V(开机时)或1.65 V(断电时)至3.6 V。当无BOR时，VDD = 1.65 V ~ 3.6 V levdd为I/ o和内部稳压的外部电源。VCORE = 1.2到1.8。VCORE是数字外设、SRAM和闪存的电源。它是由内部电压调节器产生的。软件可以根据VDD选择三个VCORE范围(参见图11)。•vsa, VDDA = 1.8 V(通电时)或1.65 V(断电时)至3.6 V，当BOR可用时，vsa, VDDA = 1.65 ~ 3.6 V，当BOR不可用时。VDDA是ADC、复位块、RC振荡器和锁相环的外部模拟电源。对于低引脚计数包中的第1类设备，VDDA被绑定到VDD(更多细节请参阅相应的数据表)。•VREF+VREF+为输入参考电压。它只能作为少数包上的外部引脚使用，否则它被绑定到VDDA。

1. VDDA和vsa必须分别连接到VDD和VSS。                                                                                                                                                         2. 根据使用的工作电源范围，一些外围设备的功能或性能可能受到限制。                                                                                                       3.VREF+仅在TFBGA64包上可用。

独立的A/D转换器电源和参考电压

为了提高转换精度，ADC有一个独立的电源，可以单独过滤，并屏蔽PCB上的噪声。•ADC电压电源输入在单独的VDDA引脚上可用•vsa引脚上提供隔离的电源连接                                                                                                                                                                                                 注:对于14针封装的第1类设备，VDDA是内部连接到VDD的。

在超过64引脚和ufbga64的封装上，为了确保更好的低压输入和输出精度，用户可以连接到VREF+一个单独的外部参考电压低于VDD。VREF+是模拟输入(ADC)的最高电压，用全量程值表示。ADC: 1.65 V≤VREF+ < VDDA
